一、名詞解釋

LVDS（Low-Voltage Differential Signaling ,低電壓差分信號）是美國國家半導體（National Semiconductor, NS，現TI）于1994年提出的一種信號傳輸模式的電平標準，它采用極低的電壓擺幅高速差動傳輸數據，可以實現點對點或一點對多點的連接，具有低功耗、低誤碼率、低串?dāng)_和低輻射等優點，已經被廣泛應用于串行高速數據通訊場合當，如高速背板、電纜和板到板數據傳輸與時鐘分配，以及單個PCB內的通信鏈路。

二、技術標準

VDS技術規范有兩個標準，即TIA（電訊工業聯盟）/EIA（電子工業聯盟）的ANSI/TIA/EIA-644標準（LVDS接口也因此稱為RS-644接口）與IEEE 1596.3標準。

三、技術原理

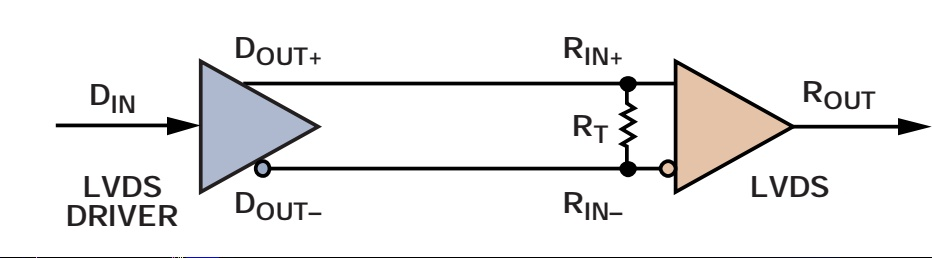

通常一個簡單的點到點(point to point )LVDS的電路結構如下圖所示：

其基本優勢是結構簡單，功耗低，速度快，抗干擾能力強，能夠傳輸5-10m。但是這一切又都是如何實現的呢？接下來就簡要介紹一下技術上的細節。

物理層技術

LVDS電平標準采用一對（兩根）差分信號線傳輸數據。

通過驅動3.5mA的穩定電流電源，可在100Ω終端時，以350mV這樣非常低振幅的差動信號來高速傳送數據。其數據傳輸速度在規格內限定最大為655Mbit/秒。但這并不是極限值。通過各半導體廠商獨有的加工，可以完成3Gbit/秒左右的高速傳輸速度。

LVDS的優勢包括

通信速度高達1 Gbps或以上

電磁輻射更低

抗擾度更高

低功耗工作

共模范圍允許高達±1V的接地失調差額
