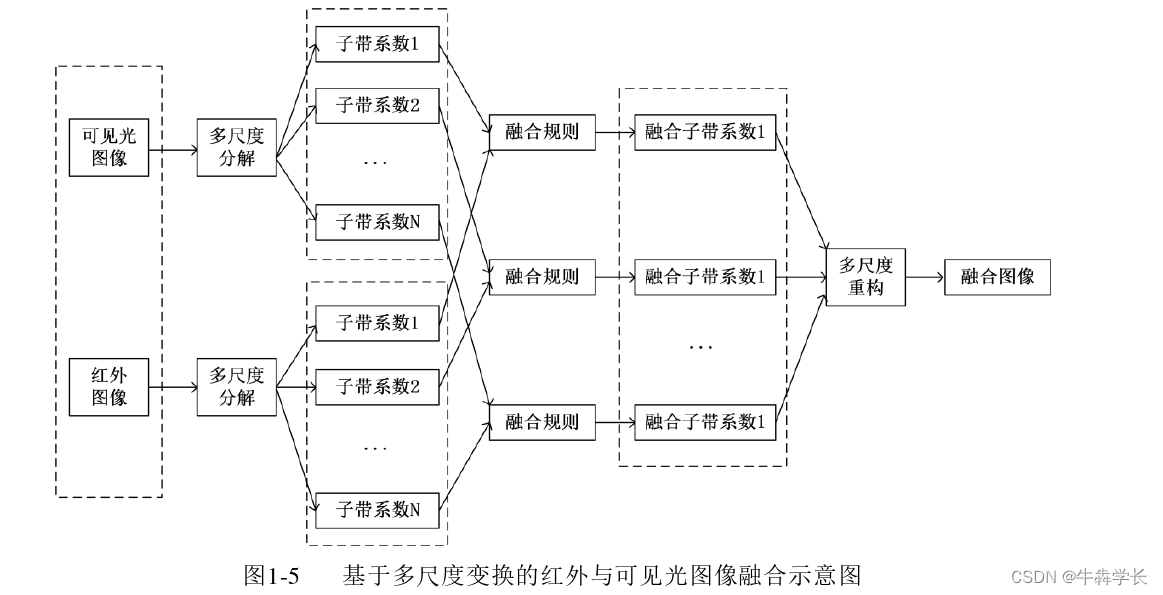

紅外和可見光圖像融合技術是圖像處理領域的重要分支，通過結合紅外圖像的熱特性與可見光圖像的結構信息，提高圖像的視覺效果和信息含量。本文將詳細介紹該技術在多個領域的應用，包括軍事偵察、遙感監測和醫學成像等，并深入探討小波變換在圖像融合中的關鍵作用。文章還將涉及圖像融合的處理流程，從預處理到融合后的結果輸出。

1. 紅外圖像特性及應用

紅外圖像的物理特性

紅外圖像是一種通過捕捉物體發出的紅外輻射來形成圖像的技術，它與傳統的可見光圖像有著本質的不同。紅外輻射是電磁波譜中的一部分，其波長范圍從大約700nm延伸到1mm。紅外圖像的獲取依賴于專門的傳感器，如紅外攝像頭，這些傳感器能夠探測和轉換不同溫度物體發出的熱輻射。

成像原理

紅外圖像的成像原理是基于物體的溫度差異。高溫物體輻射出的紅外能量較強，會轉換成較亮的像素；而低溫物體輻射出的紅外能量較弱，表現為較暗的像素。與可見光圖像相比，紅外圖像可以揭示出熱量分布的細節，即使在完全黑暗的環境中也能捕捉到圖像。

應用領域

紅外圖像的應用領域廣泛，包括夜間監控、軍事偵察、消防、醫療成像、工業檢測等。在夜間監控中，紅外攝像頭可以清晰地捕捉到環境中的溫差，即便在沒有可見光源的情況下也能提供清晰的圖像。在醫療領域，紅外成像可以幫助檢測人體的熱分布，從而評估某些疾病的存在。這些應用得益于紅外圖像的獨特物理特性和成像原理。

2. 可見光圖像特性及應用

可見光圖像的特點

可見光圖像涵蓋了人類視覺感知的核心部分，它包含了從紅到紫的光譜信息。這些圖像的特點包括但不限于：

顏色豐富性 ：可見光圖像包含了自然界中的各種顏色，使得這些圖像非常貼近人類視覺的感知。顏色不僅用于美觀，還能傳遞溫度、環境等多種信息。

細節清晰度 ：高清晰度可見光圖像能夠捕捉到極小的細節，這在醫學成像、顯微鏡觀察等領域尤為重要。

信息密度 ：可見光圖像含有大量的場景信息，如亮度、對比度、飽和度等，這些都對圖像的內容解讀具有指導意義。

可見光圖像在日常生活中的應用

在日常生活中，可見光圖像的應用無處不在，包括但不限于以下幾個方面：

攝影與電影

攝影與電影制作依賴于可見光圖像來記錄和呈現視覺故事。高質量的圖像能夠捕捉到場景的氛圍、情感以及時間的流逝。

安全監控

安全監控系統通過可見光攝像頭捕捉實時圖像，以監控公共區域和私人財產。圖像能夠幫助識別不尋常的行為和事件，并為安全提供證據。

交通運輸

在交通運輸領域，可見光圖像被用于監控交通流量，以及在自動駕駛技術中進行車輛和行人的識別。

科學研究

在科學研究中，可見光圖像被用于顯微鏡成像、衛星遙感以及天文學中對天體的觀測。

可見光圖像在科學研究中的應用

醫學成像

在醫學領域，可見光圖像用于皮膚病變的檢測、組織切片的分析以及細胞結構的觀察。

生態與環境監測

可見光圖像廣泛應用于生態環境的監測。通過分析陸地和水面的顏色變化，研究者能夠監測植被生長、水質變化以及動物活動。

天文學

在天文學中，可見光圖像幫助科學家研究恒星、星系、行星等天體的結構和演化。

材料科學

材料科學中，可見光圖像用于觀察和分析材料表面的細節，以及評估材料的光學特性。

圖像處理技術

圖像處理技術極大地擴展了可見光圖像在各種領域的應用。以下是一些關鍵的圖像處理技術及其應用：

圖像增強

通過增加圖像的對比度和亮度，使得圖像中的細節更容易被觀察。這在醫學成像和安全監控領域尤為重要。

圖像分割

圖像分割是將圖像中的對象從背景中分離出來的過程。這在自動駕駛、醫療圖像分析等領域非常重要。

特征提取

特征提取是識別圖像中具有特定信息的區域或模式的過程。這在生物識別技術和模式識別中經常被使用。

圖像重建

通過已有的圖像信息，使用算法重建丟失的圖像細節。在醫學成像中，這可以用來重建MRI或CT掃描圖像。

可見光圖像的采集與處理

采集高質量的可見光圖像需要專業的相機設備和良好的拍攝環境。圖像的存儲格式通常為JPEG或PNG，這些格式能夠保留圖像的顏色和細節信息。

圖像處理通常在計算機上使用軟件來完成。例如，使用Photoshop進行圖像編輯，或者使用OpenCV進行圖像分析。

代碼塊示例

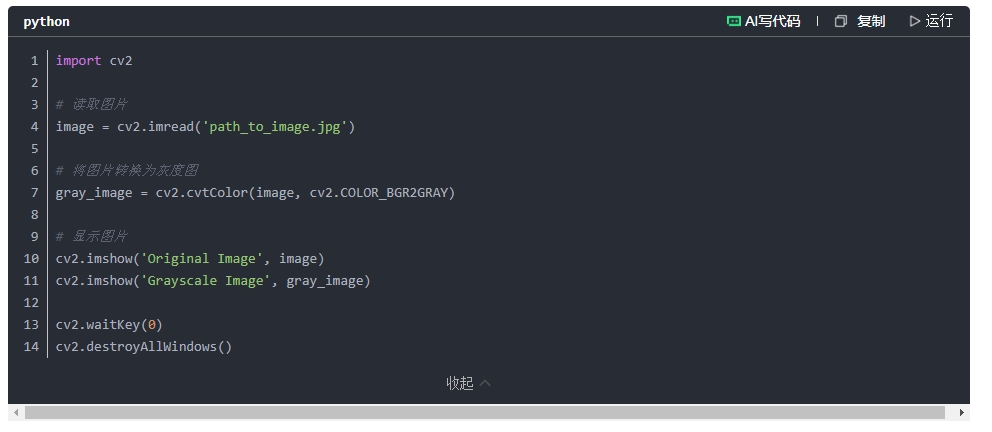

在使用OpenCV進行圖像處理時，以下是Python語言的一個簡單示例代碼塊，用于讀取圖像并將其轉換為灰度圖像：

邏輯分析和參數說明

導入OpenCV模塊，該模塊包含了處理圖像所需的函數庫。

使用 cv2.imread() 函數讀取圖像，其中參數是圖像文件的路徑。

cv2.cvtColor() 函數用于轉換圖像顏色空間， cv2.COLOR_BGR2GRAY 表示將BGR顏色空間轉換為灰度顏色空間。

cv2.imshow() 函數用于在窗口中顯示圖像，可以同時顯示原始圖像和處理后的圖像。

cv2.waitKey(0) 等待任何按鍵， cv2.destroyAllWindows() 用于關閉所有窗口。

表格展示

在圖像處理中，各種圖像格式具有不同的特點和應用場景。以下是一個簡單的表格，比較了常見的幾種圖像格式：

| 圖像格式 | 特點 | 應用場景 | |----------|----------------------|----------------------| | JPEG | 壓縮圖像，丟失細節 | 網絡傳輸和攝影 | | PNG | 無損壓縮，支持透明度 | 網頁設計和圖形設計 | | BMP | 無壓縮，保留所有原始數據 | 圖像編輯和設計 | | TIFF | 未壓縮或壓縮，高質量 | 印刷和高端圖像編輯 | | GIF | 有限顏色，支持動畫 | 網絡動畫和簡單圖形設計 |

通過上述章節內容的介紹，可見光圖像的多樣特性和廣泛應用得到了詳細的展現，同時也強調了圖像處理技術在提取和增強這些圖像中的關鍵作用。接下來的章節將會討論圖像融合的定義及其在不同領域的應用目的和意義。

3. 圖像融合定義與目的

3.1 圖像融合的基本概念

圖像融合是現代圖像處理和分析的重要分支，它涉及結合來自同一場景的多個圖像或傳感器數據，以增強對場景的理解或提取更多信息。圖像融合技術能夠利用不同圖像的互補特性，生成一個質量更高、信息更豐富的單一圖像，為分析和決策過程提供支持。

融合過程涉及的技術包括但不限于：

像素級融合 ：直接操作像素值，生成含有兩個源圖像數據的單一圖像。

特征級融合 ：結合了圖像中提取的特征，如邊緣、角點等。

決策級融合 ：在更高層次上，對各個圖像的分類或識別結果進行綜合決策。

3.2 圖像融合的分類

圖像融合按照處理級別可以分為以下幾類：

3.2.1 早期融合與晚期融合

早期融合 ：在特征提取之前直接將圖像進行融合，這種方法在信息整合階段較為簡單，但可能會造成信息的丟失。

晚期融合 ：在特征提取或決策層面進行，允許對每個源圖像的信息進行單獨處理和分析，融合過程更為復雜，但通常能保留更多的信息。

3.2.2 空間融合與頻率融合

空間融合 ：直接在空間域內操作圖像像素，適用于需要保持場景幾何結構的場景。

頻率融合 ：在變換域（如傅里葉變換或小波變換域）內操作圖像，這允許對不同頻段的信息進行分別處理。

3.3 圖像融合的目的

圖像融合的目的廣泛，其中包括但不限于：

3.3.1 增強視覺信息

融合后的圖像可以提高視覺信息的質量，使得目標更加清晰、易于識別，這對于監控、遙感、醫學影像等領域非常重要。

3.3.2 提高目標識別準確性

通過融合不同傳感器的信息，可以提供更加豐富的數據源，幫助提高目標識別和分類的準確性。

3.3.3 拓展應用場景

圖像融合可以將不同條件或時間點拍攝的圖像結合起來，用于增強現實（AR）和虛擬現實（VR）等新興應用。

3.4 圖像融合的發展歷史

圖像融合技術的發展歷史可以追溯到20世紀70年代。最初主要在遙感領域應用，例如，將不同波段的衛星圖像結合起來，以提高對地面特征的識別能力。隨著時間的發展，圖像融合技術逐漸擴展到醫療成像、機器視覺、自動駕駛等領域，并且不斷有新的算法和理論出現。

3.5 圖像融合的應用實例

下面，通過一個醫學圖像融合的例子，展示圖像融合的應用。

3.5.1 醫學圖像融合應用實例

在醫學領域，圖像融合技術可以將來自不同成像模態（如CT、MRI）的圖像結合起來，以提供更全面的解剖結構視圖。例如，CT掃描提供有關骨骼結構的清晰圖像，而MRI掃描則顯示軟組織的詳細信息。通過圖像融合，可以將兩種圖像結合，幫助醫生更準確地定位病灶、規劃手術路徑等。

3.5.2 應用實例中的技術運用

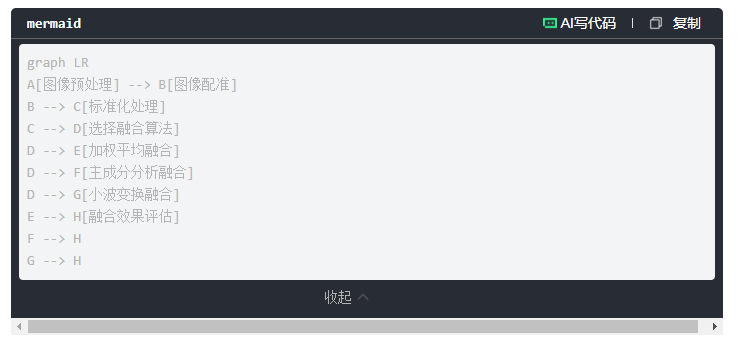

為了實現醫學圖像融合，通常采用以下步驟：

圖像預處理 ：包括圖像配準和標準化，確保來自不同成像設備的圖像在幾何空間和強度上對齊。

融合算法選擇 ：根據應用場景選擇合適的融合算法，例如加權平均、主成分分析（PCA）、小波變換等。

融合效果評估 ：通過定量分析和醫生的專業評估來評價融合圖像的質量。

3.5.3 代碼塊示例

下面是一個簡單的Python代碼示例，使用加權平均方法來融合兩幅圖像：

3.5.4 結果分析

融合效果評估是圖像融合流程中不可或缺的一部分。評估可以通過多種方式完成：

定量分析 ：通過統計指標，如對比度、邊緣保持指數（EPI）、互信息等來衡量。

定性分析 ：通過專家評估融合圖像的視覺質量和診斷價值。

3.5.5 總結

通過上述醫學圖像融合的應用實例，我們可以看到圖像融合技術在實際問題中發揮的巨大作用。它不僅能夠幫助提高圖像的視覺質量，還能通過組合不同來源的信息來輔助決策，增強應用場景的適應性。
